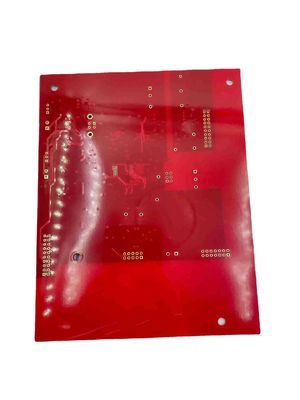

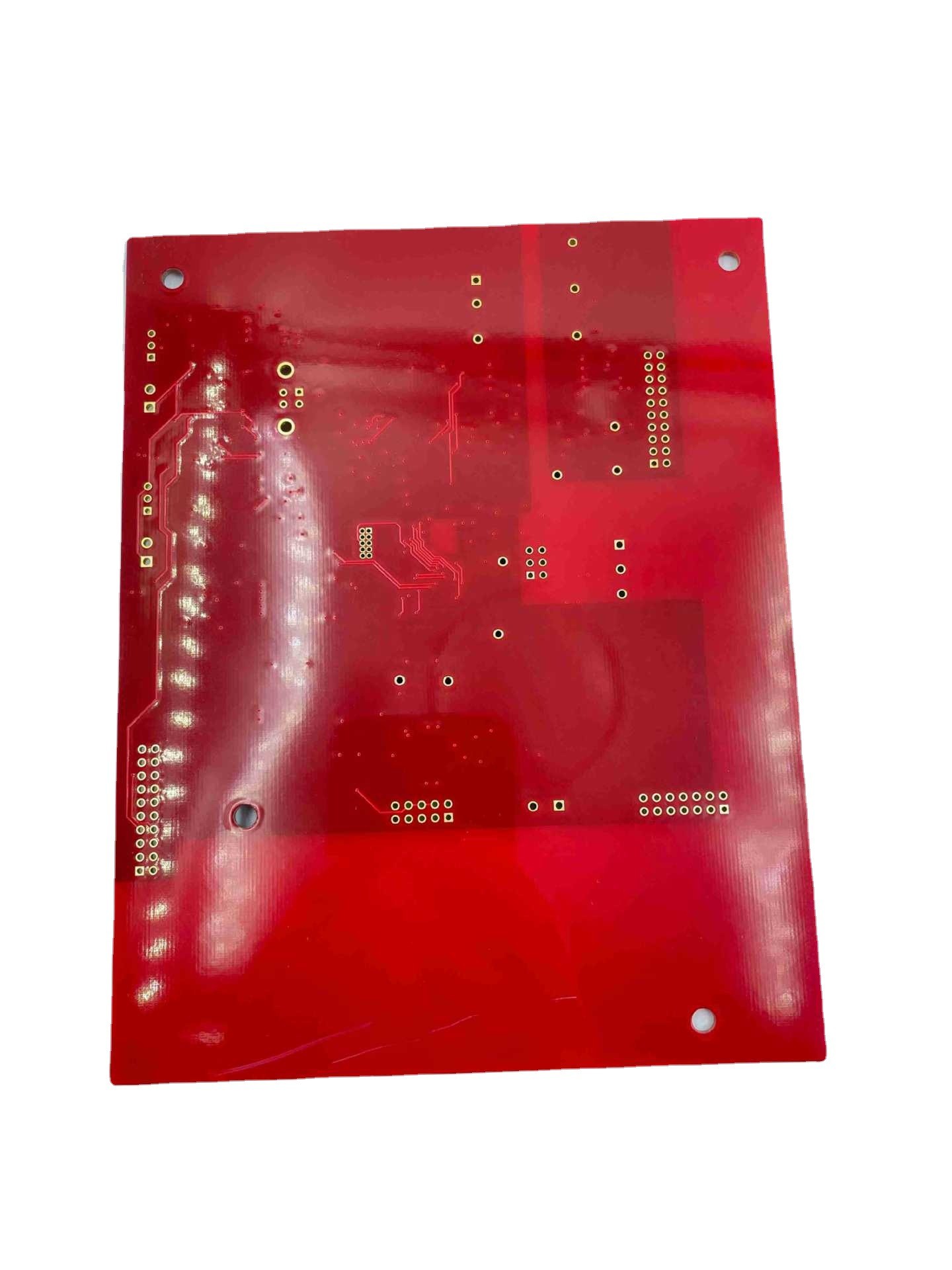

HASL Superfície Acabamento FR4 Placa PCB de 6 Camadas Espessura de Cobre 8OZ
| Lugar de origem | CHINA |
|---|---|
| Marca | JIETENG |
| Certificação | ISO/TS16949/RoHS/TS16949 |
| Número do modelo | FR4 |
| Quantidade de ordem mínima | Negociável |
| Preço | negotiable |
| Detalhes da embalagem | Caixa vazia, embalado a vácuo |
| Tempo de entrega | 5-8 dia de trabalho |
| Termos de pagamento | Negociável |
| Habilidade da fonte | 360000 medidores quadrados/ano |
Contacte-me para amostras grátis e cupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.
xDetalhes do produto
| Espessura da placa | 3.0mm | Espessura de cobre | 8oz |
|---|---|---|---|
| Camada | 6Layer | Material | FR4 |
| Mínimo Furo Tamanho | 0.2mm | Entrelinha mínimo | 0.1mm |
| Linha largura mínima | 0.1mm | Nome do produto | Placa de circuito híbrido |
| Cor do Silkscreen | Branco | Cor da máscara da solda | Vermelho |
| Revestimento de superfície | HASL | ||
| Destacar | FR4 placa do PWB de 6 camadas,HASL placa do PWB de 6 camadas,8OZ placa do PWB do cobre FR4 |
||
Descrição de produto
lata de cobre do pulverizador da superfície da espessura 8OZ da espessura 3.0MM da placa 6-layer
A placa tem uma espessura de 3.0MM, que seja comparada relativamente densamente a PCBs padrão. Para aplicações com procuras atuais altas ou onde a dissipação de calor eficaz é exigida
A espessura de cobre de 8OZ é igualmente relativamente grossa, e é usada frequentemente nas aplicações que exigem o poder superior ou a baixa resistência.
A placa tem seis camadas, permitindo uns projetos de circuito mais complexos e uma densidade componente mais alta. Uma placa da seis-camada pode igualmente fornecer a melhor integridade de sinal porque permite a distribuição de opções e da melhor separação entre o sinal e as camadas do poder.
A pulverização de superfície da lata fornece uma camada de lata nos traços de cobre para ajudar a protegê-los da corrosão e da oxidação. Este tratamento de superfície igualmente promove o bom solderability, que é importante para conexões seguras da solda.
A combinação de placas grossas, de camadas de cobre grossas, e de um revestimento do lata-pulverizador indica que a placa está projetada para as aplicações de alta potência que exigem a baixa resistência e conexões seguras da solda.
| Artigo | capacidade |
| Matéria-prima | FR-4, TG alto FR-4, material livre do halogênio, CEM-3, CEM-1, PTFE, base de Rogers, de Arlon, Taconic, de alumínio, Teflon, PI, etc. |
| Camadas | 1-60 |
| Espessura de cobre interna/exterior terminada | 0.5-6OZ |
| Espessura terminada da placa | 0.2-7.0mm (revisão) das necessidades de ≤0.2mm, ≤0.4mm para HASL |
| Placa thickness≤1.0mm: +/-0.1mm 1Board thickness>2.0mm: +/--8% |
|
| Tamanho máximo do painel | ≤2sidesPCB: 600*1500mm PWB Multilayer: 500*1200mm |
| Linha mínima largura do condutor/afastamento | Camadas internas: ≥3/3mil Camadas exteriores: ≥3.5/3.5mil |
| Tamanho mínimo do furo | Furo mecânico: 0.15mm Furo do laser: 0.1mm |
| Precisão de furo: primeira perfuração da primeira perfuração: 1mil Segunda perfuração: 4mil |
|
| Warpage | Placa thickness≤0.79mm: β≤1.0% 0.80≤Board thickness≤2.4mm: β≤0.7% Placa thickness≥2.5mm: β≤0.5% |
| Impedância controlada | +/- 5% Ω (<50> |
| Prolongamento | 15:01 |
| Anel de solda mínimo | 4mil |
| Ponte mínima da máscara da solda | ≥0.08mm |
| Obstruindo a capacidade dos vias | 0.2-0.8mm |
| Tolerância do furo | PTH: +/-3mil NPTH: +/-2mil |
| Perfil do esboço | Furo do selo da ponte da derrota V-cut/ |
| Cor da máscara da solda | Verde, amarelo, preto, azul, vermelho, branco, verde do resíduo metálico |
| Cor componente da marca | branco, amarelo, preto |
O circuito os Co. de Shenzhen Jieteng, Ltd. é um fabricante de confiança e seguro do PWB dedicado a fornecer PCBs de alta qualidade que cumprem as exigências específicas dos clientes. A empresa adota equipamento e tecnologia de fabricação avançado, e tem um grupo de coordenadores e de técnicos experientes que trabalham proximamente com clientes para se assegurar de que seu PCBs seja apropriado para suas necessidades.
Além do que seu compromisso à qualidade, os circuitos Co. de Jeton, Ltd. colocam a grande ênfase no serviço ao cliente. A empresa trabalha proximamente com clientes para fornecer soluções e o apoio individuais durante todo o processo de manufatura inteiro do PWB, do projeto à entrega. Esta dedicação à satisfação do cliente ajudou a empresa a assentar bem em um sócio respeitável e seguro para os negócios e as organizações que exigem PCBs de alta qualidade.
