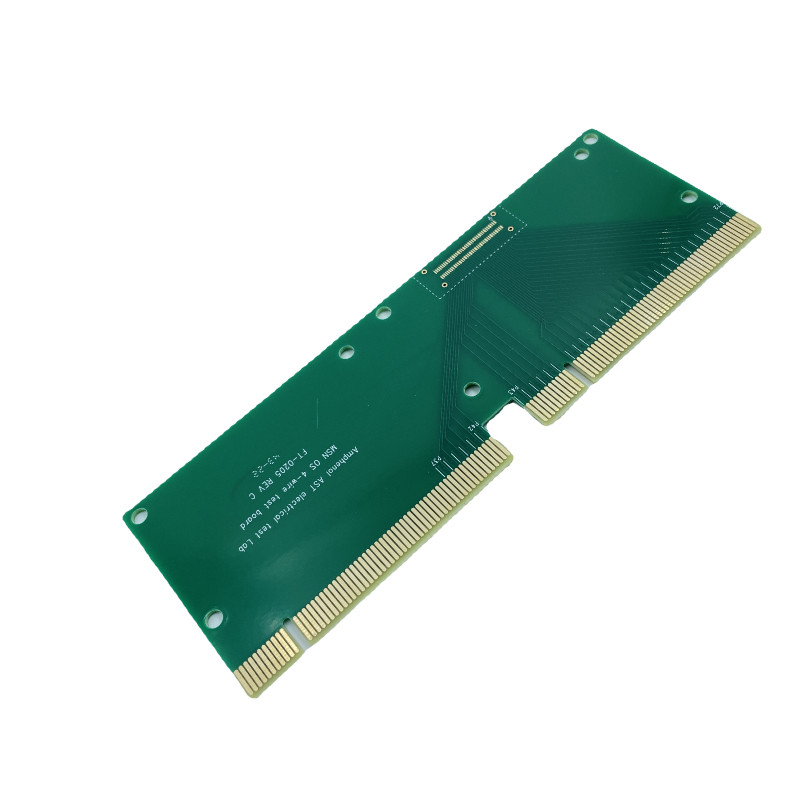

Única/meia impermeabilização Multilayer tomada partido dobro do PWB da placa de circuito do furo FR4 personalizada

  • Single / Double Sided Multilayer Half Hole FR4 Circuit Board PCB Proofing Customized
Lugar de origem Guangdong, China
Marca JIETENG
Certificação ISO/TS16949/RoHS/TS16949
Número do modelo PCBA
Quantidade de ordem mínima negociável
Preço negotiable
Detalhes da embalagem Embalagem interna do vácuo, caixa padrão exterior
Tempo de entrega 5-10 dias para a entrega
Termos de pagamento negociável
Habilidade da fonte 150000 medidores quadrados/medidores quadrados pelo ano

Contacte-me para amostras grátis e cupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Tipo Produtos Relacionados à Máquina SMT Função Montagem
Tamanho do PWB 330x50-250mm Velocidade 26000chips/h
Espessura de cobre 1OZ, 2OZ, 3OZ, 4OZ, personalização 5OZ Estratificação FR-4, halogênio livre, TG alto etc.
Destacar

Placa de circuito de HASL FR4

,

Placa de circuito FR4 Multilayer

,

Meia placa de circuito híbrido do furo
Deixe um recado
Descrição de produto

impermeabilização multilayer frente e verso Único-tomada partido do PWB da placa de circuito do metade-furo FR4 personalizada

Detalhes essenciais
Number modelo:
PWB PCBA 0001
Tipo
pcba
Lugar de origem:
Guangdong, China
Marca:
JIETENG
Tipo do fornecedor:
Fábrica do OEM do PWB PCBA
Espessura de cobre:
1OZ, 2OZ, 3OZ, 4OZ, personalização 5OZ
Nome do produto:
Fabricação eletrônica de alta qualidade do PWB de Fr4 HASL
Estratificação:
FR-4, halogênio livre, TG alto etc.
Revestimento de superfície:
OSP, HASL, ouro da imersão, lata etc. da imersão
Aplicação:
Dispositivo da eletrônica
Máscara da solda:
Etc. verde, preto, azul, vermelho, branco
Capacidade:
até 50,000㎡/month
Vias cegos & enterrados:
Sim
Tolerância do controle de Inpendence:
±10%
Testes:
E-testes 100%
Padrões:
Classe II-III de IPC-A-610 E

SMT
Precisão da posição: 20 um
Tamanho dos componentes: 0.4×0.2mm (01005) — 130×79mm, Aleta-MICROPLAQUETA, QFP, BGA, POP
Altura componente máxima:: 25mm
Tamanho máximo do PWB: 680×500mm
Tamanho mínimo do PWB: nenhum limitado
Espessura do PWB: 0,3 a 6mm
Peso do PWB: 3KG
Onda-solda
Largura do PWB do máximo: 450mm
Largura mínima do PWB: nenhum limitado
Altura componente: 120mm/Bot superior 15mm
Suor-solda
Tipo do metal: parte, todo, embutimento, desvio
Material do metal: Cobre, alumínio
Revestimento de superfície: chapeando o Au, tira do chapeamento, chapeando o Sn
Imprensa-ajuste
Taxa da bexiga de ar: menos de 20%
Escala da imprensa: 0-50KN
Tamanho máximo do PWB: 800X600mm
Testes
TIC, voo da ponta de prova, queima, teste de função, ciclagem da temperatura
