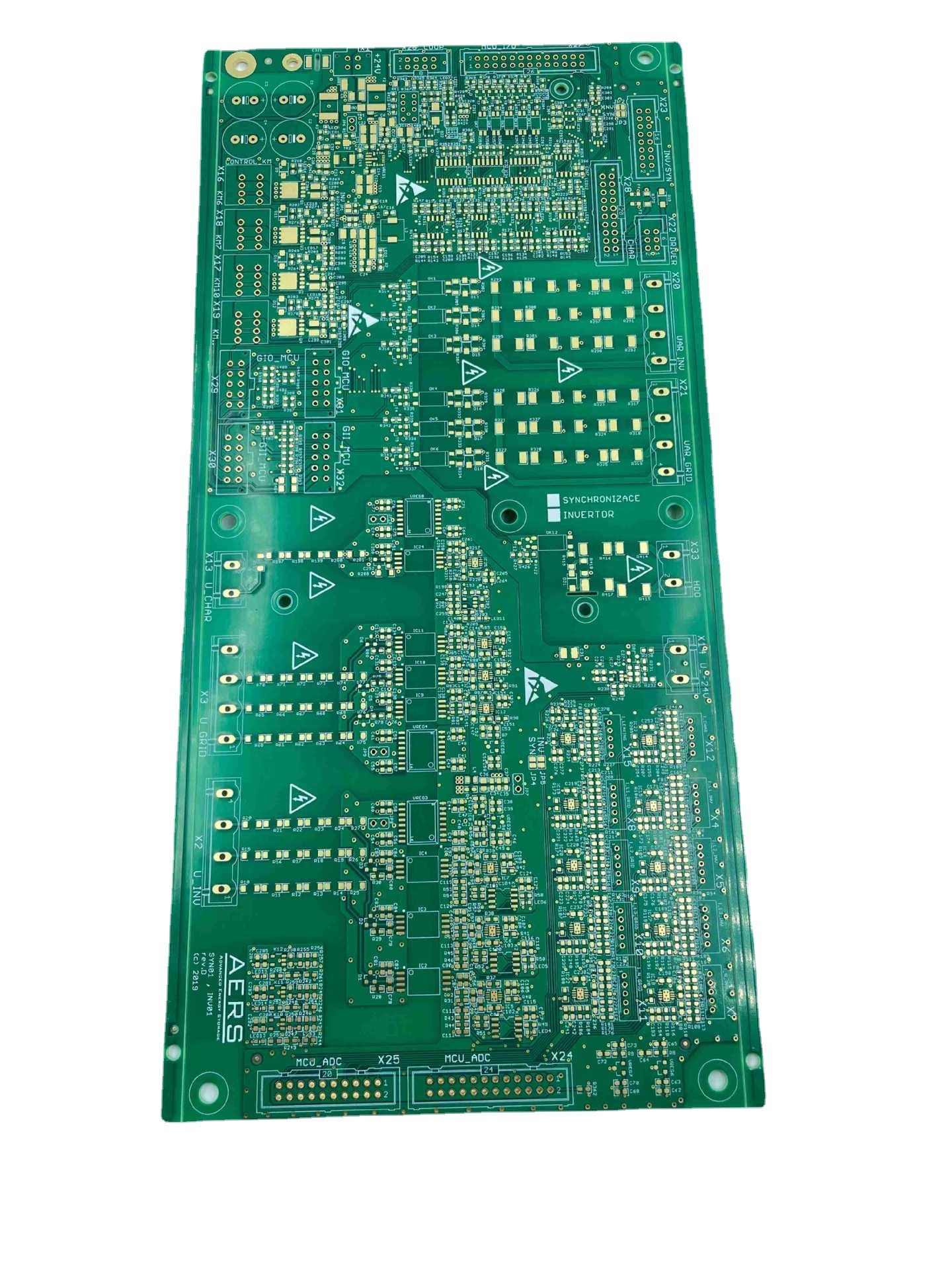

Material FR4 da espessura 1.6mm máscara da solda do verde da placa do PWB de 2 camadas
| Lugar de origem | CHINA |
|---|---|
| Marca | JIETENG |
| Certificação | ISO/TS16949/RoHS/TS16949 |
| Número do modelo | FR4 |
| Quantidade de ordem mínima | Negociável |
| Preço | negotiable |
| Detalhes da embalagem | Caixa vazia, embalado a vácuo |
| Tempo de entrega | 5-8 dia de trabalho |
| Termos de pagamento | Negociável |
| Habilidade da fonte | 360000 medidores quadrados/ano |
Contacte-me para amostras grátis e cupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.
xDetalhes do produto
| Espessura de cobre | 1oz | Camada | 2 |
|---|---|---|---|
| Material | FR4 | Tamanho mínimo do furo | 0.2mm |
| Min Line Spacing | 0.1mm | Min Line Width | 0.1mm |
| Tolerância de Contorno | +/-0.2mm | Cor do Silkscreen | Branco |
| Cor da máscara da solda | Verde | Espessura | 1,6 mm |
| Tipo | Placa de circuito impresso Multilayer | ||
| Destacar | Material FR4 placa do PWB de 2 camadas,Espessura 1.6mm placa do PWB de 2 camadas,Placa de circuito TS16949 impresso Multilayer |
||
Descrição de produto
FR4 placa de 2 camadas, óleo do verde da máscara da solda, ouro da imersão da superfície
São aqui alguns detalhes sobre o FR4 placa de 2 camadas com uma máscara verde da solda e um ouro de superfície da imersão:
A placa é feita do material FR4, que é um material estratificado vidro-reforçado comum da cola Epoxy que seja amplamente utilizado na fabricação do PWB.
A placa tem duas camadas, assim que significa que tem duas camadas de material condutor separadas por uma camada de isolamento. as placas da Dois-camada são usadas frequentemente em uns circuitos mais simples ou onde o custo é um interesse.
A placa tem uma máscara verde da solda, que seja um tipo de revestimento protetor que é aplicado à placa para proteger os traços de cobre e para impedir pontes da solda. A cor verde é uma cor padrão usada na fabricação do PWB.
A placa tem um revestimento de superfície do ouro da imersão, que seja um tipo de revestimento de superfície que fornece um liso e mesmo um ideal de superfície soldando. O revestimento do ouro da imersão igualmente protege os traços de cobre na placa da oxidação e da corrosão.
Total, este FR4 a placa de 2 camadas com uma máscara verde da solda e o ouro de superfície da imersão é uma placa padrão que seja projetada para circuitos simples ou onde o custo é um interesse. A placa foi revestida com uma máscara verde da solda para proteger os traços de cobre e terminada com uma superfície do ouro da imersão para fornecer uma superfície de contato segura e resistente à corrosão para conexões externos.
| Artigo | capacidade |
| Matéria-prima | FR-4, TG alto FR-4, material livre do halogênio, CEM-3, CEM-1, PTFE, base de Rogers, de Arlon, Taconic, de alumínio, Teflon, PI, etc. |
| Camadas | 1-60 |
| Espessura de cobre interna/exterior terminada | 0.5-6OZ |
| Espessura terminada da placa | 0.2-7.0mm (revisão) das necessidades de ≤0.2mm, ≤0.4mm para HASL |
| Placa thickness≤1.0mm: +/-0.1mm 1Board thickness>2.0mm: +/--8% |
|
| Tamanho máximo do painel | ≤2sidesPCB: 600*1500mm PWB Multilayer: 500*1200mm |
| Linha mínima largura do condutor/afastamento | Camadas internas: ≥3/3mil Camadas exteriores: ≥3.5/3.5mil |
| Tamanho mínimo do furo | Furo mecânico: 0.15mm Furo do laser: 0.1mm |
| Precisão de furo: primeira perfuração da primeira perfuração: 1mil Segunda perfuração: 4mil |
|
| Warpage | Placa thickness≤0.79mm: β≤1.0% 0.80≤Board thickness≤2.4mm: β≤0.7% Placa thickness≥2.5mm: β≤0.5% |
| Impedância controlada | +/- 5% Ω (<50> |
| Prolongamento | 15:01 |
| Anel de solda mínimo | 4mil |
| Ponte mínima da máscara da solda | ≥0.08mm |
| Obstruindo a capacidade dos vias | 0.2-0.8mm |
| Tolerância do furo | PTH: +/-3mil NPTH: +/-2mil |
| Perfil do esboço | Furo do selo da ponte da derrota V-cut/ |
| Cor da máscara da solda | Verde, amarelo, preto, azul, vermelho, branco, verde do resíduo metálico |
| Cor componente da marca | branco, amarelo, preto |
| Tratamento de superfície | OSP: 0.2-0.5um HASL: 2-40um HASL sem chumbo: 2-40um ENIG: Au 1-10U' ‘ ENEPIG: ‘do PB 2-5U'/Au 1-8U’ ‘ Lata da imersão: 0.8-1.5um Prata da imersão: 0.1-1.2um Máscara azul de Peelable Tinta do carbono Chapeamento de ouro: Au 1-150U' ‘ |
| E-teste | Verificador de voo da ponta de prova: 0.4-6.0mm, 19.6*23.5inch máximo |
| Afastamento mínimo da almofada do teste para embarcar a borda: 0,5 milímetros | |
| Resistência condutora mínima: 5 Ω | |
| Resistência de isolação máxima: 250 MΩ | |
| Tensão máxima do teste: 500 V | |
| Diâmetro mínimo da almofada do teste: 6 mil. | |
| Almofada mínima do teste para acolchoar o afastamento: 10 mil. | |
|
Corrente máxima do teste: 200 MILIAMPÈRES
|
O circuito Co. de Shenzhen Jieteng, Ltd. é um fabricante seguro e respeitável do PWB com um foco forte na qualidade e na inovação. A empresa utiliza equipamento de fabricação avançado e as técnicas para assegurar seu PCBs encontram os padrões os mais altos. A empresa têm uma equipe de coordenadores experientes e os técnicos que trabalham proximamente com clientes para se assegurar de que nosso PCBs para cumprir suas exigências específicas.
Junto com seu compromisso à qualidade, a empresa é cometida igualmente a proporcionar o serviço ao cliente excelente. O circuito Co. de Jeton, Ltd. funciona proximamente com clientes para fornecer soluções e o apoio personalizados durante todo o processo de manufatura inteiro do PWB do projeto à entrega.
