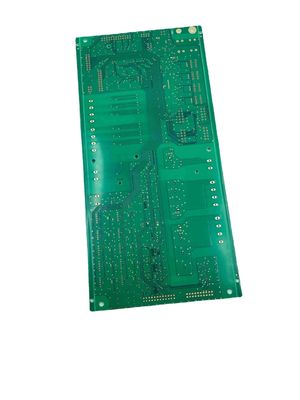

Fabricação de alta frequência eletrônica Multilayer personalizada do protótipo de PCBs

  • Customized Multilayer Electronic High Frequency PCBs Prototype Fabrication
Lugar de origem Guangdong, China
Marca JIETENG
Certificação ISO/TS16949/RoHS/TS16949
Número do modelo PWB
Quantidade de ordem mínima Negociável
Preço negotiable
Detalhes da embalagem Embalagem interna do vácuo, caixa padrão exterior
Tempo de entrega 5-10 dias para a entrega
Termos de pagamento Negociável
Habilidade da fonte 150000 medidores quadrados/medidores quadrados pelo ano

Contacte-me para amostras grátis e cupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Máscara da solda Verde. Vermelho. Azul. Branco. Black.Yellow Material Altura TG de FR4 CEM1 CEM3
Cor da máscara da solda Verde/branco/amarelo/preto/azul/roxo Camada 1-40 (revisão das necessidades das camadas ≥30)
Aplicação Indústria/médico/consumidor eletrônico
Destacar

PCBs de alta frequência eletrônico

,

PCBs de alta frequência Multilayer

,

CEM1 personalizou o protótipo do PWB
Deixe um recado
Descrição de produto

da fabricação eletrônica das placas do PWB da placa de circuito do protótipo do PWB fabricação multilayer personalizada do PWB

Detalhes essenciais
Number modelo:
PCB-20
Tipo:
PWB Multilayer
Lugar de origem:
Guangdong, China
Marca:
JIETENG
Número de camadas:
40-layer
Matéria-prima:
FR4/High TG FR-4/M4/M6/Rogers/Nelco/Isola
Espessura de cobre:
1 - 4OZ
Espessura da placa:
0.2 - 4mm
Mínimo Furo Tamanho:
0.15mm
Linha largura mínima:
0.1mm
Entrelinha mínimo:
0.1mm
Revestimento de superfície:
OSP, ouro da imersão, lata da imersão, imersão AG
Tamanho da placa:
25*15mm
a solda mínima resiste abrir:
1.5mil
a solda mínima resiste a ponte:
3mil
prolongamento máximo:
10:01
precisão de controle da impedância:
±8%
tamanho máximo da placa:
630*1100mm
camada máxima:
40
Certificado:
ISO9001, ISO16949, ROHS
Tratamento de superfície:
OSP, ouro da imersão, lata da imersão, imersão AG

Artigo RPCB HDI
linewidth mínimo/linespacing 3MIL/3MIL (0.075mm) 2MIL/2MIL (0.05MM)
diâmetro de furo mínimo 6MIL (0.15MM) 6MIL (0.15MM)
a solda mínima resiste abrir (o único-lado) 1.5MIL (0.0375MM) 1.2MIL (0.03MM)
a solda mínima resiste a ponte 3MIL (0.075MM) 2.2MIL (0.055MM)
prolongamento máximo (diâmetro da espessura/furo) 10:1 8:1
precisão de controle da impedância +/--8% +/--8%
espessura terminada 0.3-3.2MM 0.2-3.2MM
tamanho máximo da placa 630MM*620MM 620MM*544MM
o máximo terminou a espessura de cobre 6OZ (210UM) 2OZ (70UM)
espessura mínima da placa 6MIL (0.15MM) 3MIL (0.076MM)
camada máxima 层 14 层 12
Tratamento de superfície HASL-LF, OSP, ouro da imersão, lata da imersão, imersão AG

Ouro da imersão, OSP, ouro do selectiveimmersion,

cópia do carbono
Minuto/tamanho máximo do furo do laser / 3MIL/9.8MIL
tolerância do tamanho do furo do laser / 10%

Fabricação de alta frequência eletrônica Multilayer personalizada do protótipo de PCBs 0

Etiquetas:

placa de circuito impresso do teclado

fabricação do PWB do hdi

fabricação da placa de circuito do protótipo
