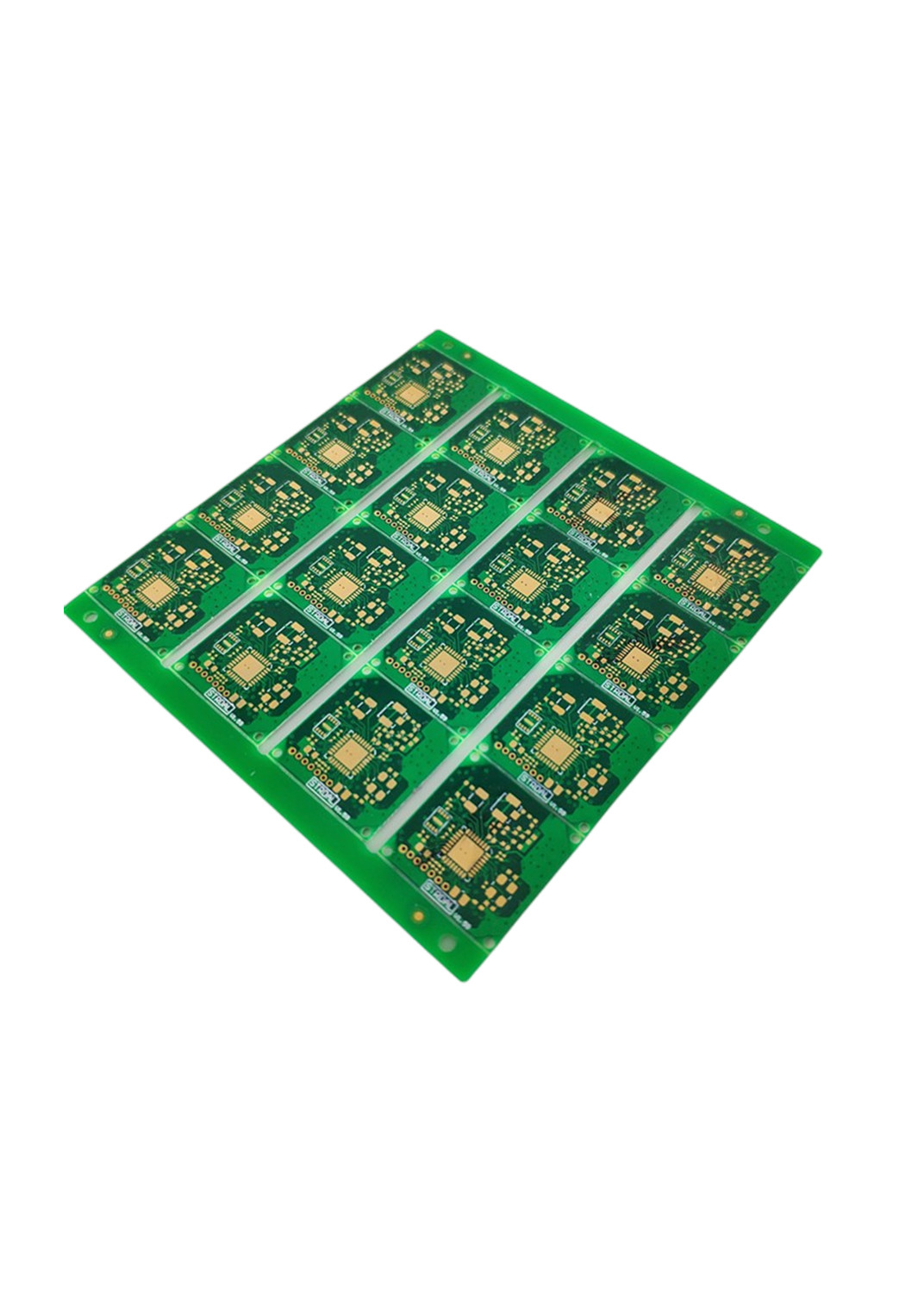

Único e costume de controle remoto tomado partido e Multilayer dobro da placa de circuito do botão
| Lugar de origem | Guangdong, China |
|---|---|
| Marca | JIETENG |
| Certificação | ISO/TS16949/RoHS/TS16949 |
| Número do modelo | PCBA |
| Quantidade de ordem mínima | negociável |
| Preço | negotiable |
| Detalhes da embalagem | Embalagem interna do vácuo, caixa padrão exterior |
| Tempo de entrega | 5-8 dias para a entrega |
| Termos de pagamento | negociável |
| Habilidade da fonte | 150000 medidores quadrados/medidores quadrados pelo ano |
Contacte-me para amostras grátis e cupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.
xDetalhes do produto
| Entrelinha mínimo | 4mil | Linha largura mínima | 0.1mm/4mi |
|---|---|---|---|
| Tamanho mínimo do furo | 0.2mm | Revestimento de superfície | HASL |
| Nome do produto | AC110V 220V Infared conduziu a placa do PWB | Espessura da placa | 0.2-6mm |
| Destacar | placa de circuito do botão 4mil,Placa de circuito Multilayer do botão,Placa de circuito impresso Multilayer de AC110V |
||
Descrição de produto
Única da impermeabilização direta da fábrica e placa de controle remoto frente e verso e multilayer feita sob encomenda do PWB da placa de circuito do botão
Detalhes essenciais
| Artigos | Paramerers |
| Lado/camada dobro | |
| Tamanho máximo do painel | 32' *20 ' (800mm*508mm) |
| Trilha mínima/diferença IL | 0.075mm/0.075mm (3mil/3mil) |
| Anel anular mínimo no lado interno da camada uma | 3mil (0.075mm) |
| Peso máximo OL do Cu | 6oz (210um) |
| Peso máximo 1L do Cu | 12oz (420um) |
| Espessura terminada da placa | 0.20-6mm |
| Contagem da camada | 2-32L |
| Camada para mergulhar o registro | ±3mil (±76um) |
| Diâmetro de furo terminado mínimo | 0.15mm (6mil), 0.1mm (4mil) para HDI |
| Precisão da posição do furo | ±2mil (±50um) |
| Tolerância do hloe do entalhe | ±3mil (±75um) |
| Tolerância do diâmetro de PTH | ±2mil (±50um) |
| Tolerância do diâmetro de NPTH | ±1mil (25±um) |
| Relação PTH de Max Aspect | 10:1 |
| Cobre na parede dos furos | 0.4-2mil (10-50um) |
| Tolerância do registro do teste padrão de Grapic | ±3mil (0.075um) |
| Trilha mínima/diferença 1L (mil.) - dependente de cobre do peso | 3mil/3mil (75um/75um) |
| A tolerância gravura a água-forte da trilha | ±1mil (±25um) |
Aplicação do PWB:
Produtos eletrónicos de consumo: Estas placas são componentes integrais nos produtos eletrónicos de consumo tais como smartphones, tabuletas, portáteis, televisões, e consoles do jogo.
Automotivo: As placas do PWB são usadas em aplicações automotivos tais como unidades de controle do motor, sistemas do infotainment, e sistemas de segurança.
O espaço aéreo e defesa: Estas placas são componentes importantes em aplicações do espaço aéreo e da defesa tais como satélites, sistemas do radar, e sistemas de comunicação.
Dispositivos médicos: As placas do PWB são componentes críticos em dispositivos médicos tais como pacemaker, monitores, e equipamento da imagem latente.
Automatização industrial: Estas placas são amplamente utilizadas em aplicações da automatização industrial tais como sistemas de controlo, sensores, e robótica.
Iluminação do diodo emissor de luz: As placas do PWB são essenciais em aplicações da iluminação do diodo emissor de luz controlar o brilho e a cor do diodo emissor de luz.
