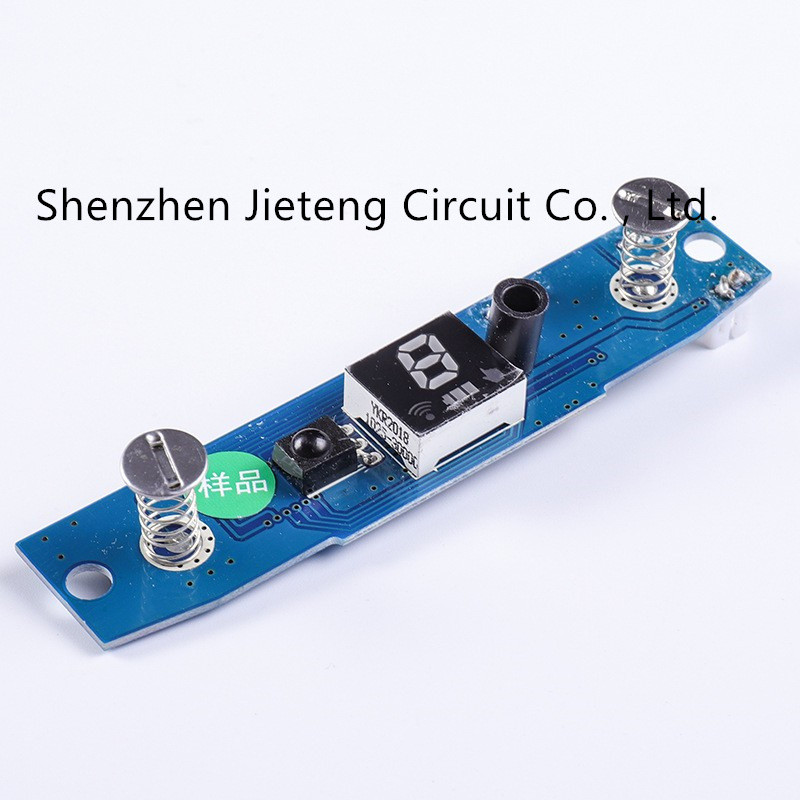

Serviços do conjunto da placa de circuito impresso Multilayer de JIETENG FR4 CTI300
| Lugar de origem | Guangdong, China |
|---|---|
| Marca | JIETENG |
| Certificação | ISO/TS16949/RoHS/TS16949 |
| Número do modelo | pcba |
| Quantidade de ordem mínima | Negociável |
| Preço | negotiable |
| Detalhes da embalagem | 1.Inner: PWB: Vácuo que embala PCBA: ESD que embala 2.Outer: Pacote padrão da caixa 3.Customized da |
| Tempo de entrega | 3-10 daysDelivery dentro |
| Termos de pagamento | Negociável |
| Habilidade da fonte | 200000 peças/peças por mês |
Contacte-me para amostras grátis e cupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.
xDetalhes do produto
| Material base | FR-4, FR-4 | Espessura de cobre | minuto de 1/2 onça; 12 onças máximo |
|---|---|---|---|
| Espessura da placa | 0.2mm-6mm (8mil-126mil) | Linha largura mínima | 0.075mm (3mil) |
| Destacar | Placa de circuito CTI300 impresso Multilayer,Placa de circuito impresso Multilayer de JIETENG,Serviços do conjunto da placa de circuito de JIETENG |
||
Descrição de produto
Desenvolvimento APP da solução do gravador de dados PCBA do evento que escreve a PWB a placa de alta frequência
Detalhes essenciais
| Capacidade da fabricação do PWB | |
| Artigo | Especificação |
| Material | FR-4, FR1, FR2; CEM-1, CEM-3, Rogers, Teflon, Arlon, base de alumínio, base, cerâmico de cobre, louça, etc. |
| Observações | O Tg alto CCL está disponível (Tg>=170℃) |
| Espessura da placa do revestimento | 0,2 mm-6.00mm (8mil-126mil) |
| Revestimento de superfície | Dedo do ouro (>=0.13um), ouro da imersão (0.025-0075um), chapeando o ouro (0.025-3.0um), HASL (5-20um), OSP (0.2-0.5um) |
| Forma | Roteamento, perfurador, V-corte, chanfradura |
| Tratamento de superfície | Máscara da solda (preto, verde, branco, vermelho, azul, thickness>=12um, bloco, BGA) |
| Silkscreen (preto, amarelo, branco) | |
| Capaz-máscara da casca (vermelho, azul, thickness>=300um) | |
| Núcleo mínimo | 0.075mm (3mil) |
| Espessura de cobre | minuto de 1/2 onça; 12oz máximo |
| Min Trace Width & entrelinha | 0.075mm/0.075mm (3mil/3mil) |
| Min Hole Diameter para a perfuração do CNC | 0.1mm (4mil) |
| Min Hole Diameter para perfurar | 0.6mm (35mil) |
| O tamanho o mais grande do painel | 610mm * 508mm |
| Posição do furo | perfuração do CNC de +/-0.075mm (3mil) |
| Maestro Width (W) | +/-0.05mm (2mil) ou +/--20% do original |
| Diâmetro de furo (H) | PTHL: +/-0.075mm (3mil) |
| Não PTHL: +/-0.05mm (2mil) | |
| Tolerância do esboço | roteamento do CNC de +/-0.1mm (4mil) |
| Urdidura & torção | 0,70% |
| Resistência de isolação | 10Kohm-20Mohm |
| Condutibilidade | <50ohm> |
| Tensão do teste | 10-300V |
| Tamanho do painel | 110 x 100mm (minuto) |
| 660 x 600mm (máximo) | |
| falha de registro da Camada-camada | 4 camadas: 0.15mm (6mil) máximos |
| 6 camadas: 0.25mm (10mil) máximos | |
| Afastamento mínimo entre a borda do furo ao teste padrão dos circuitos de uma camada interna | 0.25mm (10mil) |
| Afastamento mínimo entre o esboço da placa ao teste padrão dos circuitos de uma camada interna | 0.25mm (10mil) |
| Tolerância da espessura da placa |
4 camadas: +/-0.13mm (5mil) |
