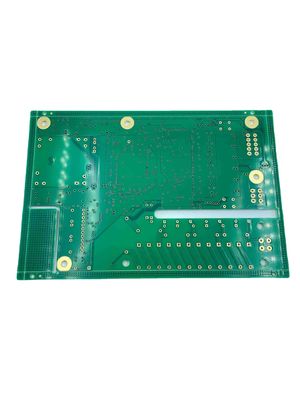

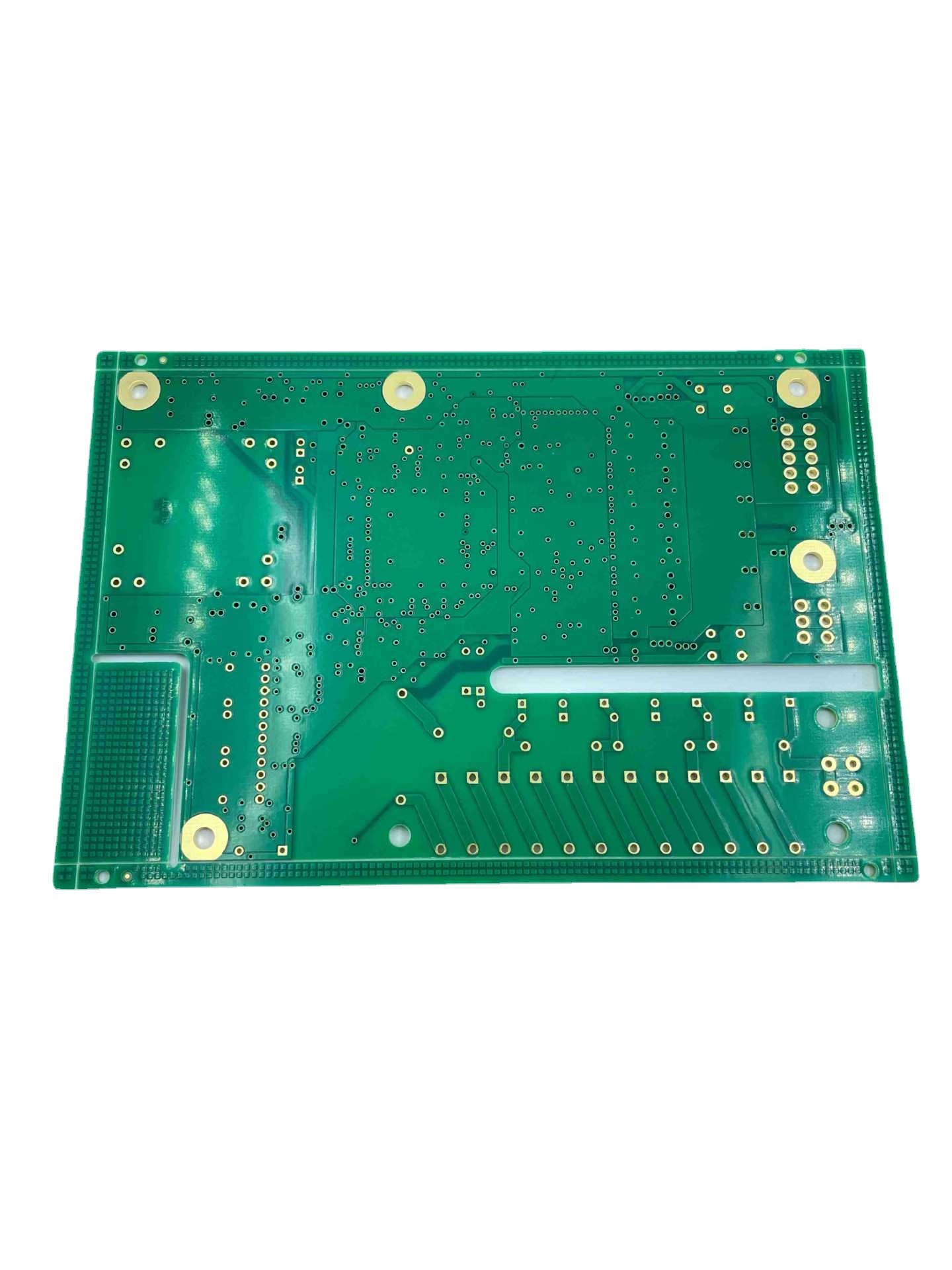

Projeto e serviço feitos sob encomenda Multilayer do conjunto da placa de circuito impresso HDI

  • Multilayer custom printed circuit board HDI Assembly Design And Service
Lugar de origem Guangdong, China
Marca JIETENG
Certificação ISO/TS16949/RoHS/TS16949
Número do modelo PWB
Quantidade de ordem mínima Negociável
Preço negotiable
Detalhes da embalagem Embalagem interna do vácuo, caixa padrão exterior
Tempo de entrega 3-10 dias para a entrega
Termos de pagamento Negociável
Habilidade da fonte 100000 medidores quadrados/medidores quadrados pelo ano

Contacte-me para amostras grátis e cupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Destacar

Placa de circuito impresso feita sob encomenda Multilayer

,

Placa de circuito impresso feita sob encomenda Multilayer de HDI

,

Conjunto Multilayer do PWB de HDI
Deixe um recado
Descrição de produto

Projeto multilayer feito sob encomenda e serviço do PWB do oem ems do fabricante do pcba do conjunto do PWB do hdi da placa de circuito da cópia de China

Detalhes essenciais
Number modelo:
(73)
Tipo:
pcba
Lugar de origem:
Guangdong, China
Marca:
JIETENGPCB
Tipo do fornecedor:
Fabricante
Espessura de cobre:
0.5-6OZ
Nome do produto:
Placa do PWB
Matéria-prima:
FR4/ROGERS/Aluminum/High TG
Camada:
1-24layers
Espessura da placa:
0.2-7.0mm
Revestimento de superfície:
Dedo do freeENIGGOLD da ligação de HASLHASL
Cor da máscara da solda:
Green.Black.Red.Yellow.White.Blue.Purple. Matte Green. Preto do resíduo metálico
Cor do Silkscreen:
Black.White.Yellow
Min Hole Size:
0.15mm
MOQ:
1pcs

Camadas do PWB
1-24 camadas
Ponte de Min Soldermask
0.076mm
Max Panel Size
600mmx600mm
Resistência de isolamento
1E+12Ω (geral)
Min Board Thickness
4 camadas 0.40mm, 6 camadas 0.80mm, 8 camadas 1.00mm, 10 camadas 1.20mm
Placa densamente: tamanho do furo
0,209027778
Min Trace Width
0.075mm
Aquecimento de choque
(3 times/10 segundos)
Min Trace Space
0.075mm
Envoltório & torção
≤0.7%
Min Hole Size
0.20mm
Força elétrica
>1.3KV/mm
Espessura de parede do furo
0.025mm
Força de casca
1.4N/mm
Tolerância para o furo de PTH
±0.076mm
dureza da máscara da solda
≥6H
Tolerância para o furo de NPTH
±0.05mm
Inflamabilidade
94V-0
Tolerância da posição do furo
±0.05mm
Controle da impedância
±5%
Tolerância para o esboço
±0.15mm
Tratamento de superfície
OSP, HASL, ENIG, lata da imersão, prata da imersão
