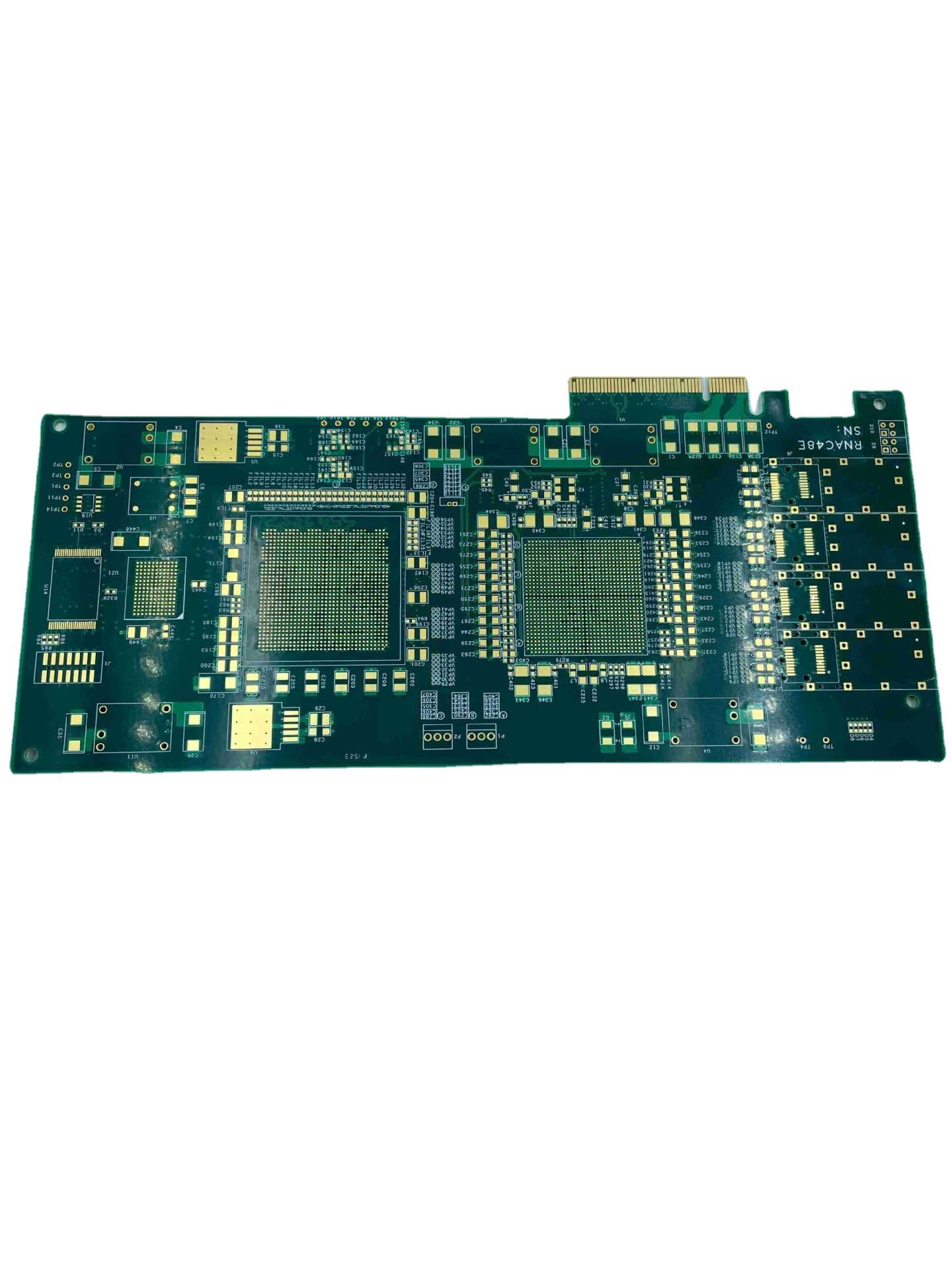

O dobro tomou partido ouro da imersão da placa 6mil do PWB da espessura FR4 de 2mm

ouro da imersão da placa FR4 6mil do PWB da espessura de 2mm

O número máximo de camadas reservadas é 32, e todas as ordens que excedem 20 camadas exigirão a revisão adicional.
O tamanho máximo para um painel terminado é 740 por 500 milímetros, mas se qualquer um dos lados do painel é maior de 600 milímetros, a placa deverá ser verificado.
O tamanho o menor para um painel terminado é 5 por 5 milímetros.
Os materiais do PWB disponíveis para o uso incluem o PI + o FR4, o FR4, o Rogers, e gravura em àgua forte.
A capacidade da espessura do PWB está entre 0,2 e 4,0 milímetros. Se a espessura é menos de 0,2 milímetros ou maior de 4 milímetros, exigirá uma revisão. Adicionalmente, as placas com uma espessura de 0,6 milímetros ou menos não podem ter uma superfície do pulverizador da lata.
A espessura de cobre para as camadas baixas internas e exteriores pode variar de 0.3/0.5oz a 3oz, com 4-6oz avançado.
A tolerância permissível para a curva e a torção é 0,075%.
O tamanho mínimo da abertura é 0,15 milímetros, e todas as aberturas menores do que este tamanho exigirá uma placa dobro.
A capacidade de furo mínima de HDI está entre 0,08 e 0,10 milímetros.
A capacidade do traço/afastamento do PWB é 3mil ou 0,075 milímetros.
Os métodos disponíveis das formas do PWB incluem o router, o V-CUT, e a perfuração.
As escalas da capacidade da espessura da máscara da solda de 15-20um padrão a 35um avançado.
A capacidade mínima da largura da ponte da máscara da solda varia segundo a cor, com o verde que têm um mínimo de 4mil e as outras cores que exigem um mínimo de 4.8mil.
As escalas de enchimento da capacidade da máscara da solda de 0,1 a 0,5 milímetros.
As cores disponíveis da máscara da solda incluem o verde, verde do resíduo metálico, preto azul, do resíduo metálico azul, preto, do resíduo metálico, amarelo, vermelho, e branco.
As cores da tela de seda do PWB incluem branco, preto, e podem ser personalizadas baseado em suas exigências.
As escalas strippable da capacidade da espessura da máscara de 500 a 1000 micrômetros.
As escalas da capacidade do filme de óxido de OSP de 0,2 a 0,5 micrômetros.

O circuito Co. de Shenzhen Jieteng, Ltd. orgulha-se em seu compromisso à qualidade, e a empresa utiliza equipamento de fabricação avançado e as técnicas para assegurar seu PCBs encontram os padrões os mais altos. Com uma equipe de coordenadores e de técnicos experientes, nós trabalhamos proximamente com nossos clientes para assegurar-se de que nosso PCBs cumpra suas exigências específicas.
