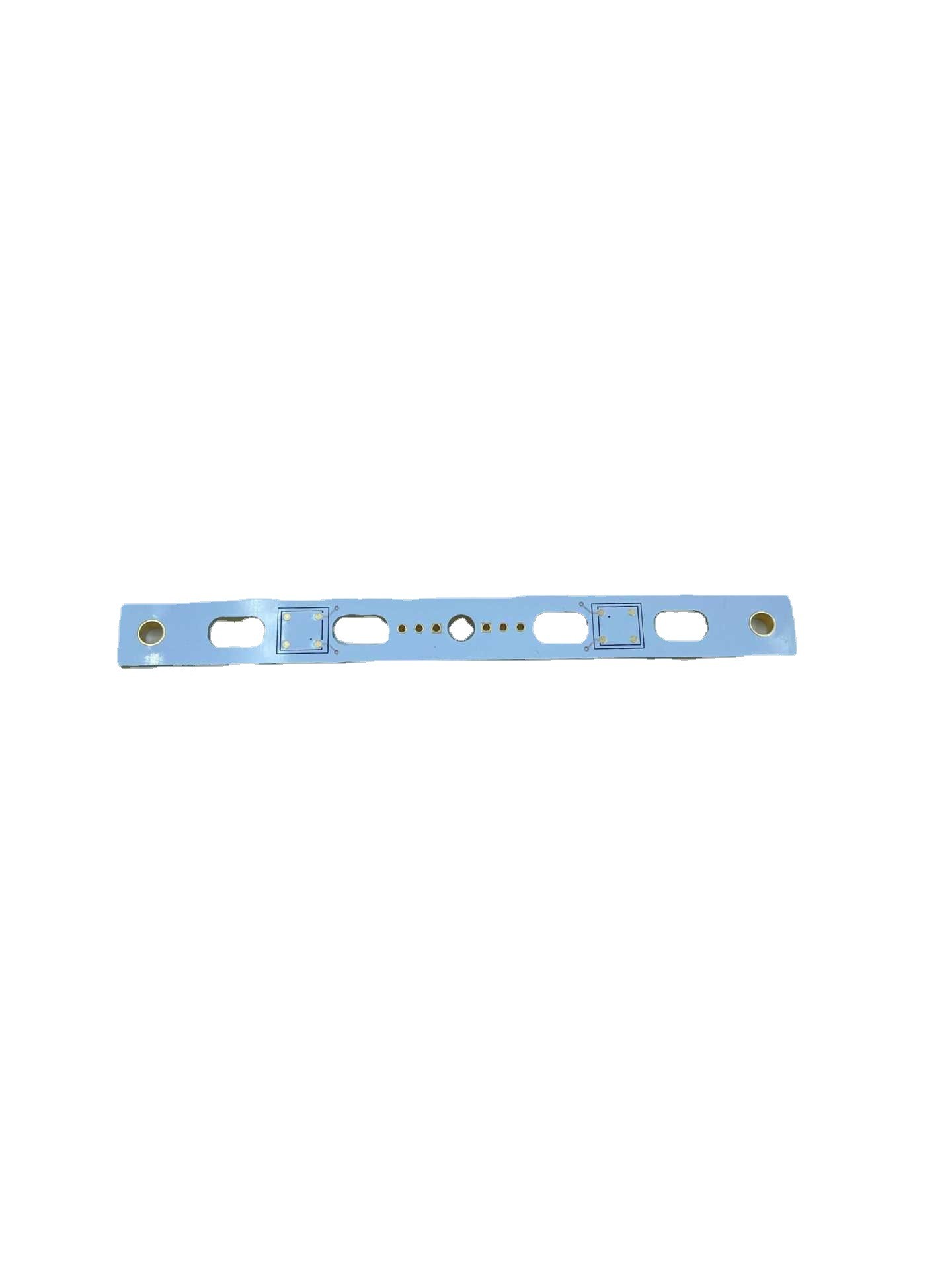

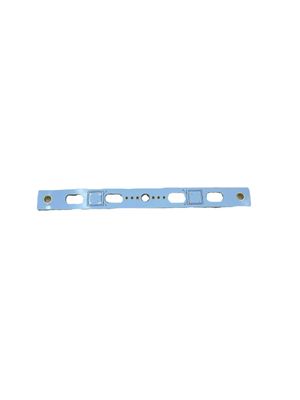

Processamento da placa do ouro da imersão da placa de circuito impresso Multilayer de Rogers 5880
Lugar de origem | CHINA |
---|---|
Marca | JIETENG |
Certificação | ISO/TS16949/RoHS/TS16949 |
Número do modelo | FR4 |
Quantidade de ordem mínima | Negociável |
Preço | negotiable |
Detalhes da embalagem | Caixa vazia, embalado a vácuo |
Tempo de entrega | 5-8 dia de trabalho |
Termos de pagamento | Negociável |
Habilidade da fonte | 150000 medidores quadrados/ano |

Contacte-me para amostras grátis e cupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.
xMatéria-prima | Rogres 5880 | Espessura de cobre | 1/2OZ 1OZ 2OZ 3OZ |
---|---|---|---|
Espessura da placa | 1.2mm | mín. Tamanho do furo | 0.25mm |
mín. Espessura da linha | 3mil | Revestimento de superfície | HAL, ENIG, ouro chapeado, ouro da imersão, OSP |
Destacar | Placa de circuito 3OZ impresso Multilayer,Placa de circuito impresso Multilayer de OSP,Serviço Rogers 5880 do conjunto de SMT |
Processamento da placa do ouro da imersão da placa de circuito impresso multilayer de Rogers 5880
Rogers 5880 é um material de alta frequência da carcaça de uso geral na fabricação de placas de circuito impresso (PCBs) para aplicações do elevado desempenho. Tem um baixo tangente da constante dielétrica e da perda, fazendo o ideal para o uso em circuitos de alta velocidade digitais e do RF.
Um PWB multilayer fez com Rogers 5880 que o material terá camadas múltiplas de material da carcaça e dos traços de cobre. PCBs Multilayer é usado nas aplicações que exigem uns circuitos mais complexos, e podem aumentar a funcionalidade e reduzir o tamanho comparado para escolher ou a dois-camada PCBs.
O ouro da imersão é um tratamento de superfície aplicado para revestir traços e almofadas na superfície de um PWB. Fornece a boa proteção contra a oxidação e os outros formulários da corrosão e é usado frequentemente em aplicações altas da confiança.
Artigo do PWB | Capacidade da fabricação |
Contagens da camada | 1--80L |
Matéria-prima | FR4, Alto-TG FR4, CEM3, de alumínio, de alta frequência (Rogers, Taconic, Aron, PTFE, F4B) |
Espessura do material (milímetros) | 0,40, 0,60, 0,80, 1,00, 1,20, 1,50, 1,60, 2,0, 2,4, 3,2 |
Tamanho máximo da placa (milímetros) | 1200x400mm |
Tolerância do esboço da placa | ±0.15mm |
Espessura da placa | 0.4mm--3.2mm |
Tolerância da espessura | ±8% |
Linha/espaço mínimos | 0.1mm |
Min Annular Ring | 0.1mm |
Passo de SMD | 0.3mm |
Furos | |
Min Hole Size (mecânico) | 0.2mm |
Min Hole Size (furo do laser) | 0.1mm |
Tamanho Tol do furo (+/-) | PTH: ±0.075mm; NPTH: ±0.05mm |
Posição Tol do furo | ±0.075mm |
Chapeamento | |
HAL DE HASL/IF | 2.5um |
Ouro da imersão | Níquel o Au 3-7um: 1-5u” |
Revestimento de superfície | HAL, ENIG, ouro chapeado, ouro da imersão, OSP |
Peso de cobre | 0,5--6oz |
Circuito Co. de Shenzhen Jieteng, Ltd.
É uma fábrica que especializa-se na produção de placas de circuito do PWB, que podem desenvolver e projetar placas de circuito, processamento e serviços do OEM.
