Placa de circuito impresso Multilayer do ouro da imersão, furos do PWB 0.15mm de 6 camadas
| Lugar de origem | CHINA |
|---|---|
| Marca | JIETENG |
| Certificação | ISO/TS16949/RoHS/TS16949 |
| Número do modelo | FR4 |
| Quantidade de ordem mínima | Negociável |
| Preço | negotiable |
| Detalhes da embalagem | Caixa vazia, embalado a vácuo |
| Tempo de entrega | 5-8 dia de trabalho |
| Termos de pagamento | Negociável |
| Habilidade da fonte | 150000 medidores quadrados/ano |
Contacte-me para amostras grátis e cupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.
xDetalhes do produto
| Matéria-prima | FR-4 | Entrelinha mínimo | 0.1mm |
|---|---|---|---|
| Espessura da placa | 0.2mm-4.5mm | Linha largura mínima | 3mil |
| Mínimo Furo Tamanho | 0.1mm | Máscara da solda do PWB | Verde |
| Destacar | Placa de circuito impresso Multilayer do ouro da imersão,placa de circuito 3mil impresso Multilayer,furos de 0.15mm 6 camadas do PWB |
||
Descrição de produto

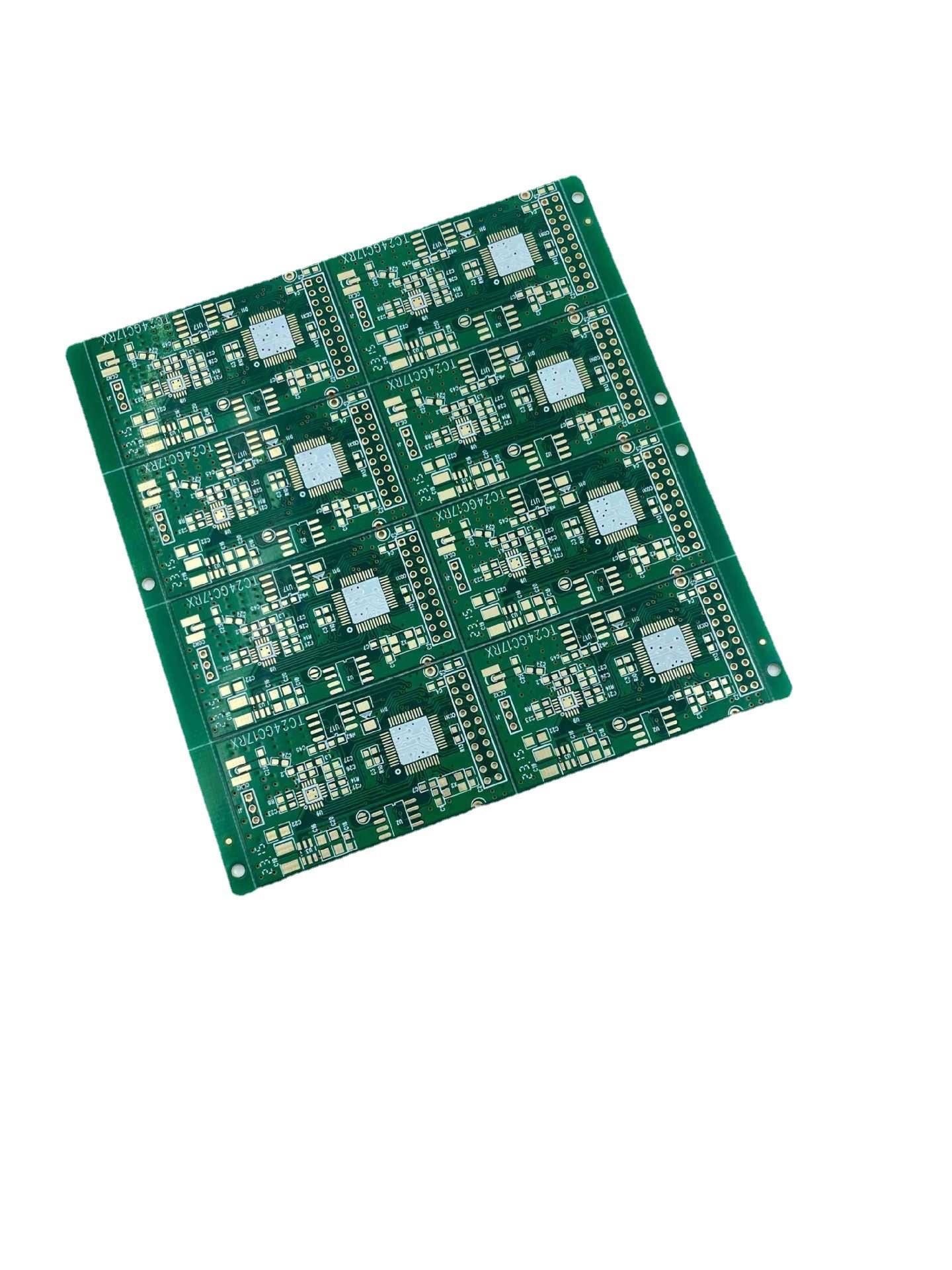

Placa de circuito impresso multilayer do ouro da imersão furos do PWB 0.15mm de 6 camadas
A placa de circuito impresso multilayer do ouro da imersão é um PWB com ouro da imersão como o revestimento de superfície. As superfícies do ouro da imersão ajudam a proteger os traços e as almofadas de cobre na superfície do PWB da corrosão e dos outros formulários da degradação.
Um PWB de 6 camadas é um PWB da multi-camada que consiste em seis camadas de material da carcaça e dos traços de cobre. PCBs Multilayer é usado nas aplicações que exigem uns circuitos mais complexos, e podem aumentar a funcionalidade e reduzir o tamanho comparado para escolher ou a dois-camada PCBs.
Um furo de 0.15mm em um PWB refere o diâmetro do furo furado o menor que pode ser feito em um PWB. PCBs com furos de 0,15 milímetros é considerado furos pequenos, é desafiante fabricar e exigir o equipamento especializado e as técnicas.
Total, a placa de circuito impresso multilayer do ouro da imersão com seis camadas e furos de 0.15mm é um PWB de capacidade elevada apropriado para uma vasta gama de aplicações, incluindo os circuitos de alta velocidade digitais e da radiofrequência, onde integridade restrita do controle e de sinal da impedância.
| Camada do PWB | 6L | Material do PWB | FR4 |
| Espessura de cobre | 1/1/1/1OZ | Espessura do PWB | 1.0MM |
| Tamanho mínimo do furo | 0.15mm | Trilha/diferença de Min.PCB: | 3/3mil |
| Máscara da solda do PWB | Verde | Silkscreen do PWB | Branco |
| A superfície do PWB terminou | Ouro da imersão | Esboço do PWB | Routing/V-CUT |
| Aplicação | comunicações | ||
| Exigência especial: | linha pequena espaço e diferença: 3/3mil/min. através do tamanho 0.15mm/impedance control//resin do furo enchido e chapeado sobre | ||
Circuito Co. de Shenzhen Jieteng, Ltd.
É uma produção da fábrica de processamento da placa de circuito do PWB e um R & um D de integração
