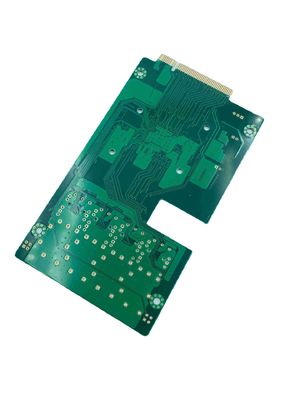

Protótipo FR4 S1150G da placa do PWB da impedância do ouro da imersão de 8 camadas
| Lugar de origem | CHINA |
|---|---|
| Marca | JIETENG |
| Certificação | ISO/TS16949/RoHS/TS16949 |
| Número do modelo | FR4 |
| Quantidade de ordem mínima | Negociável |
| Preço | negotiable |
| Detalhes da embalagem | Caixa vazia, embalado a vácuo |
| Tempo de entrega | 5-8 dia de trabalho |
| Termos de pagamento | Negociável |
| Habilidade da fonte | 150000 medidores quadrados/ano |
Contacte-me para amostras grátis e cupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.
xDetalhes do produto
| Matéria-prima | FR-4 | Espessura de cobre | 1oz |
|---|---|---|---|
| Tipo | Placa eletrônica | Cor da máscara da solda | Verde |
| Placa do PWB densamente | 1.6mm | Linha mínima distância/espaço | 4/4mil |
| Destacar | Protótipo da placa do PWB do ouro da imersão,Protótipo da placa do PWB de 8 camadas,Conjunto da placa do PWB 1OZ |
||
Descrição de produto
protótipo FR4 S1150G da placa do PWB da placa da impedância do ouro da imersão 8-layer
placa de circuito do PWB 8-layer
Capacidade da espessura do PWB: A espessura do PWB pode variar de 0,2 a 4.0mm. Contudo, as placas mais finas de 0.2mm ou mais grossa de 4mm exigem a revisão. Se a espessura da placa é 0.6mm ou menos, o PWB não pode ter um revestimento da superfície de HASL.
Espessura de cobre: A espessura mínima das camadas baixas internas e exteriores do cobre pode alcançar 0.3/0.5oz, a espessura máxima pode alcançar 3oz, e o nível avançado pode alcançar 4-6oz.
Tolerância da curvatura e da torção: O PWB tem umas 0,075% tolerâncias da curvatura e da torção.
Tamanho mínimo do furo: O tamanho mínimo do furo do PWB pode ser 0.15mm, mas placas com os furos menores de 0.15mm precisam de ser revistos.
Capacidade de furo mínima de HDI: O tamanho de furo mínimo do PWB é 0.08-0.10mm.
Traço do PWB/capacidade do afastamento: Traço do PWB/capacidade do afastamento até 3mil (0.075mm).
Método do esboço do PWB: O esboço do PWB pode usar a distribuição, o V-CUT ou a perfuração.
Capacidade da espessura da máscara da solda: PCBs pode ter uma espessura padrão da máscara da solda de 15-20um ou uma espessura superior de 35um.
Capacidade mínima da largura da ponte da máscara da solda: A capacidade mínima da largura da ponte da máscara da solda é 4 milhões para o verde e 4,8 milhões para outras cores.
Capacidade de enchimento da máscara da solda: O PWB pode ter furos de enchimento da máscara da solda com um diâmetro de 0.1-0.5mm.
Cor da máscara da solda: A máscara da solda pode ser cores verdes, do resíduo metálico do verde, as azuis, do resíduo metálico azuis, pretas, do resíduo metálico do preto, as amarelas, as vermelhas, as brancas ou o outro.
Impressão de tela de seda do PWB: A impressão de tela de seda do PWB pode ser branca, preto, ou outras cores podem ser selecionadas de acordo com exigências.
| Contagens da camada: | 8 camadas | Estratificação da placa de circuito: | FR4 |
| Espessura de cobre diferente: | 1/1/1/1OZ | Placa do PWB densamente: | 1.6MM |
| O furo de furo mecânico o menor: | 0,20 milímetros | Linha mínima distância/espaço: | 4/4mil |
| Cor da máscara da solda: | Cor verde KSM | A cor das legendas: | Cor branca |
| A superfície do PWB terminou: | Ouro da imersão | Perfil da placa: | Trituração |
| Aplicação da placa do PWB: | controle industrial | ||
| Pedindo a exigência especial: | controle da impedância | ||
Circuito Co. de Shenzhen Jieteng, Ltd.
Especialização na produção de vários tipos de placas de circuito do PWB
