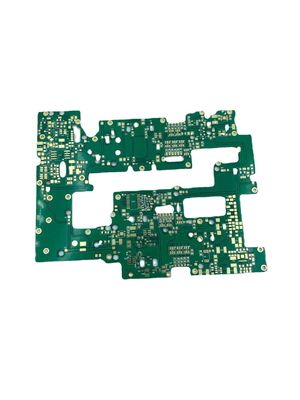

Placa de circuito de cobre do PWB da espessura 1OZ, material FR4 placa de 6 camadas
| Lugar de origem | China |
|---|---|
| Marca | JIETENG |
| Certificação | ISO/TS16949/RoHS/TS16949 |
| Número do modelo | PWB |
| Quantidade de ordem mínima | Negociável |
| Preço | negotiable |
| Detalhes da embalagem | Limpe o empacotamento |
| Tempo de entrega | 5-8 DIAS DE TRABALHO |
| Termos de pagamento | Negociável |
| Habilidade da fonte | 150000 medidores quadrados/ano |
Contacte-me para amostras grátis e cupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.
xDetalhes do produto
| Matéria-prima | FR4 | Espessura de cobre | 2OZ |
|---|---|---|---|
| Entrelinha mínimo | 0.1mm | Cor | Azul |
| Obstruindo a capacidade de Vias | 0,2-0,8 mm | Revestimento/tratamento de superfície | HALS/HALS sem chumbo |
| Destacar | Placa de circuito do PWB de HALS,1OZ placa de 6 camadas,FR4 placa de 6 camadas |
||
Descrição de produto
Placa de circuito do PWB 6 espessura de cobre 1OZ da espessura da placa do material 1,6 da placa FR4 da camada
Nossa vantagem
O grupo rápido profissional da impermeabilização e da multi-variedade expediu
A tecnologia é madura e o armazém é armazenado sempre com os vários tipos de materiais de folha de alta velocidade de alta frequência, materiais de folha de alta frequência da misturado-pressão, materiais de folha altos halogênio-livres do TG, cobre grosso e placas grossas e outros materiais.
Produção madura de vários entalhes cegos, furo da parte traseira, ouro do níquel-paládio, ouro eletro-grosso, ligação parcial do eletro-ouro + do ouro da imersão, do fio do ouro, ordens frente e verso e da multi-camada abaixo de 1,2 medidores, etc.
A especificação do PWB imprimiu a placa de circuito
| 1 | Camada | 1-30 camada |
| 2 | Material | FR-4, CEM-1, CEM-3, altura TG, FR4 halogênio livre, FR-1, FR-2, alumínio |
| 3 | Espessura da placa | 0.2mm-7mm |
| 4 | Lado da placa de Max.finished | 500mm*500mm |
| 5 | Tamanho do furo de Min.drilled | 0.25mm |
| 6 | Largura de Min.line | 0.075mm (3mil) |
| 7 | Min.line que spaceing | 0.075mm (3mil) |
| 8 | Revestimento/tratamento de superfície | HALS/HALS sem chumbo, lata química, ouro químico, ouro Inmersion da imersão de prata/ouro, Osp, chapeamento de ouro |
| 9 | Espessura de cobre | 0.5-4.0oz |
| 10 | Cor da máscara da solda | verde/preto/branco/vermelho/azul/amarelo |
| 11 | Embalagem interna | Vácuo que embala, saco de plástico |
| 12 | Embalagem exterior | Embalagem padrão da caixa |
| 13 | Tolerância do furo | PTH: ±0.076, NTPH: ±0.05 |
| 14 | Certificado | UL, ISO9001, ISO14001, ROHS, CQC |
| 15 | Perfilando a perfuração | Roteamento, V-CUT, chanfrando |
| 16 | Serviço do conjunto | Proporcionando o serviço do OEM a todos os tipos de conjunto da placa de circuito impresso |
O circuito Co. de Shenzhen Jieteng, Ltd. tem-se centrado sobre a produção de placas de circuito do PWB desde 2009. A capacidade de processo da produção pode alcançar a produção de placas de circuito de 1-80 camadas. O tratamento de superfície pode ser lata, ouro da imersão, antioxidação, etc. pulverizados.
