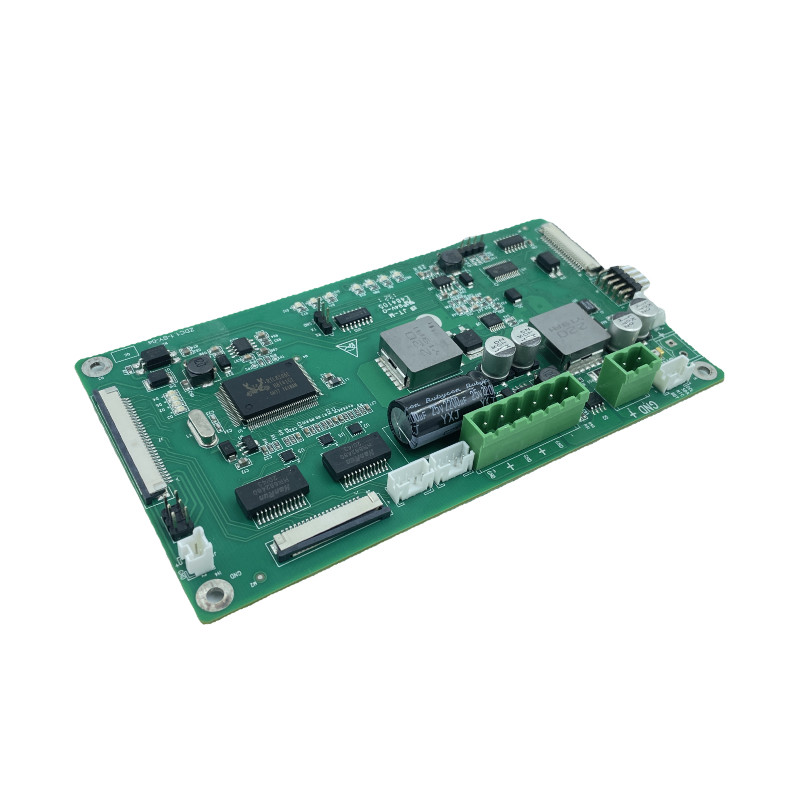

Placa de circuito da dupla camada do PWB, controlador Circuit Board da matéria-prima FR4
| Lugar de origem | Guangdong, China |
|---|---|
| Marca | JIETENG |
| Certificação | ISO/TS16949/RoHS/TS16949 |
| Número do modelo | PCBA |
| Quantidade de ordem mínima | negociável |
| Preço | negotiable |
| Detalhes da embalagem | Embalagem interna do vácuo, caixa padrão exterior |
| Tempo de entrega | 5-8 dias para a entrega |
| Termos de pagamento | negociável |
| Habilidade da fonte | 150000 medidores quadrados/medidores quadrados pelo ano |
Contacte-me para amostras grátis e cupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.
xDetalhes do produto
| Número de camadas | 1-8 camada | Matéria-prima | FR4 |
|---|---|---|---|
| Espessura de cobre | 1oz | Espessura da placa | 1.6mm |
| Tamanho da placa | PWB dobro do lado | Máscara da solda | verde/preto |
| Destacar | placa de circuito da dupla camada 1oz,controlador Circuit Board de 1.6mm,Placa de circuito da fonte de alimentação FR4 |
||
Descrição de produto
Fabricantes único-tomados partido da placa de circuito do diodo emissor de luz da produção da placa de circuito da fonte de alimentação da placa de circuito do controlador da placa de circuito da dupla camada do PWB
Detalhes essenciais
| Artigo | Especificação | |
| 1 | Numbr da camada | 1-16 camadas (padrão) |
| 2 | Material | FR4, de alumínio, FPC |
| 3 | Revestimento de superfície | HASL (SE), chapeamento de ouro, Enig, ouro da imersão, lata da imersão, OSP |
| 4 | Espessura da placa do revestimento | 0.2mm-6.00 milímetro (8mil-126mil) |
| 5 | Espessura de cobre | minuto de 1/2 onça; 12 onças máximo |
| 6 | Máscara da solda | Verde/preto/branco/vermelho/azul/amarelo |
| 7 | Trace Width & entrelinha mínimos | 0.075mm/0.1mm (3mil/4mil) |
| 8 | Diâmetro de Min.Hole para CNC Driling | 0.1mm (4mil) |
| 9 | Diâmetro de Min.Hole para perfurar | 0.9mm (35mil) |
| 10 | O tamanho o mais grande do painel | 610mm*508mm |
| 11 | Posição do furo | CNC Driling de +/-0.075mm (3mil) |
| 12 | Maestro Width (W) | 0.05mm (2mil) ou; +/--20% dos trabalhos artísticos originais |
| 13 | Diâmetro de furo (H) | PTH L: +/-0.075mm (3mil); Non-PTH L: +/-0.05mm (2mil) |
| 14 | Tolerância do esboço | roteamento do CNC de 0.125mm (5mil); +/-0.15mm (6mil) perfurando |
| 15 | Urdidura & torção | 0,70% |
| 16 | Resistência de isolação | 10Kohm-20Mohm |
| 17 | Condutibilidade | <50ohm> |
| 18 | Tensão do teste | 10-300V |
| 19 | Tamanho do painel | 110×100mm (minuto); 660×600mm (máximo) |
| 20 | falha de registro da Camada-camada | 4 camadas: 0.15mm (6mil) máximos; 6 camadas: 0.25mm (10mil) máximos |
| 21 | Min.spacing entre a borda do furo ao teste padrão do contorno de uma camada interna | 0.25mm (10mil) |
| 22 | Min.spacing entre o ouline da placa ao teste padrão dos circuitos de uma camada interna | 0.25mm (10mil) |
| 23 | Tolerância da espessura da placa | 4 camadas: +/-0.13mm (5mil); 6 camadas: +/-0.15mm (6mil) |
| 24 | Controle da impedância | +/--10% |
| 25 | Impendance diferente | +-/10% |
