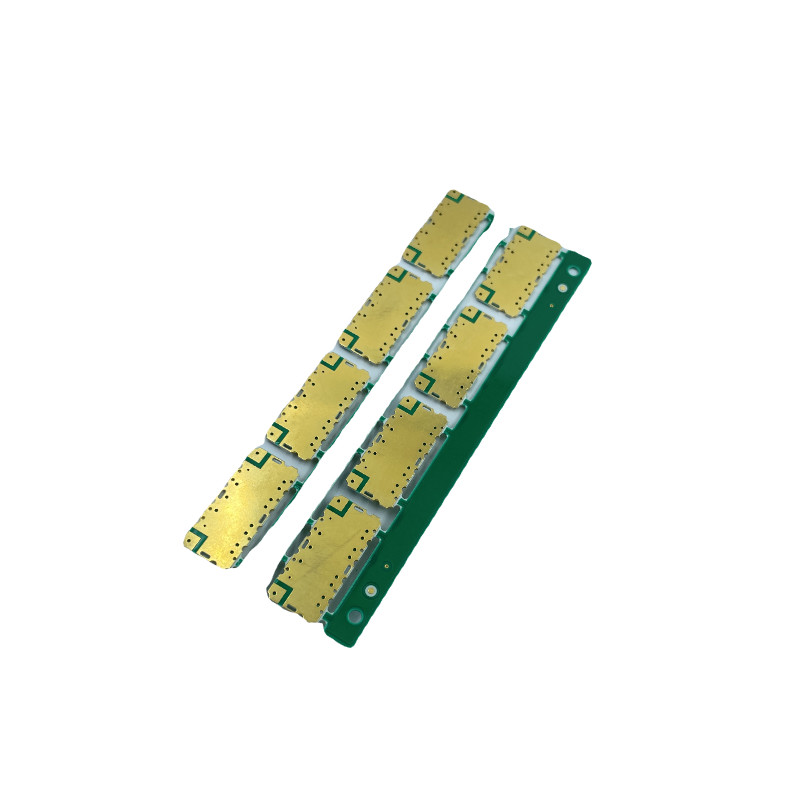

Placa de circuito do despertador PCBA, conjunto da placa do PWB da espessura do cobre 1oz
| Lugar de origem | Guangdong, China |
|---|---|
| Marca | JIETENG |
| Certificação | ISO/TS16949/RoHS/TS16949 |
| Número do modelo | PCBA |
| Quantidade de ordem mínima | negociável |
| Preço | negotiable |
| Detalhes da embalagem | Embalagem interna do vácuo, caixa padrão exterior |
| Tempo de entrega | 5-8 dias para a entrega |
| Termos de pagamento | negociável |
| Habilidade da fonte | 100000 medidores quadrados/medidores quadrados pelo ano |
Contacte-me para amostras grátis e cupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.
xDetalhes do produto
| Matéria-prima | FR-4 | Espessura de cobre | 1oz |
|---|---|---|---|
| Entrelinha mínimo | 0.1mm | Espessura da placa | 1.6mm |
| Linha largura mínima | 0.2mm | Revestimento de superfície | ENIG, ou pode ser personalizado |
| Destacar | Placa de circuito 1oz de PCBA,Placa de circuito de PCBA 0.1mm,Conjunto da placa do PWB de ENIG |
||
Descrição de produto
Do projeto direto da placa de circuito do despertador PCBA da fábrica venda por atacado preferencial
| Capacidade padrão do PWB de JINHUA | |||
| Artigo | Processo | Capacidade de fabricação | Observação |
| 1 | Revestimento de superfície | HASL, HASL SE, ENIG, chapeamento dos dedos do ouro, OSP, imersão AG, Sn da imersão, tinta do carbono, máscara peelable, vias da tomada com resina |
|
| 2 | Espessura da placa | 0,1 MILÍMETROS ~ 8,0 MILÍMETROS | |
| 3 | Camadas | 1 ~ 32 litros | |
| 4 | Material | Tipo: KB, ITEQ, Shengyi, Huazheng, NanYa, CEM, Arlon, Rogers, Teflon, Polymide, panasonic, base de alumínio, halogênio livre, Peters Soldermask, fita de alta temperatura do Kapton, Taiyo Ink | |
| TG: ponto baixo à elevação, TG135 a TG180; CTI: 175 a 600 | |||
| 5 | Tamanho da placa | Tamanho máximo da placa: 650 x 1200 milímetros; Tamanho mínimo da placa: 3*3 MILÍMETRO | |
| 6 | Camada interna | (1) anel da linha: único 4mil tomado partido | Prolongamento: 10: 1 |
| (2) traço mínimo w/s para 1 onça: 3 mil/2.6mil | Espessura de cobre terminada máxima: 18/18 de onça | ||
| furo (de 3) para alinhar ou acolchoar o afastamento: minuto 6mil | |||
| 7 | Perfuração | (1) tamanho terminado minuto do furo: laser 0.1mm 0.15mm mecânicos | |
| (2) tolerância do tamanho do furo de PTH: ± 3 mil., tolerância do tamanho do furo de NPTH: ± 2 mil. | tolerância do registro da posição do furo: ± 2 mil. | ||
| (3) tamanho mínimo do entalhe: 0,55 milímetros | |||
| 8 | Camada exterior | (1) 1oz: 3/3 de mil., 2oz: 5/5 de mil. | Espessura de cobre terminada máxima: 18/18 de onça |
| 9 | Chapeamento | (1) espessura 1-10 mil. do cobre da parede do furo | |
| (2) 10:1 | |||
| 10 | Soldermask | (1) ponte mínima 4mil dos soldermaks | ALMOFADA mínima 20 mil. |
| 11 | Silkscreen | Cor: … etc. branco, preto, amarelo, vermelho. | Número de série, código de barras, código de QR |
| 12 | Perfilamento | (1) tolerância do esboço: ± 0.1mm | |
| (2) ângulo de V-CUT: 30 graus & 45 graus | largura do V-corte do minuto 75 milímetros | ||
| (3) profundidades: A placa thickness≥1.2 milímetro permanece thicknss: 1/3; A placa thickness≤1.2 milímetro, permanece a espessura 20 mil. (0,5 milímetros) |
V-corte da distância mínima para revestir 0,4 milímetros | ||
| (4) ângulo de chanfradura/profundidade: 20°/1.8 milímetro; 30° /1.0 milímetro; 45°/0.5 milímetro; tolerância: ± 5°/± 0,2 milímetros | |||
| 13 | Curva e torção | 1L≤1.0% 2L≤0.75% multi layers≤0.75% | |
| 14 | Capcity mensal | 120.000 M2 | |
| Camada | Volta rápida/tempo usual | Produção em massa |
| 2L | 24 dias hours/4-5 | 8-10 dias |
| 4L | 48 dias hours/6-7 | 10-12 dias |
| 6L | 72 dias hours/7-8 | 12-14 dias |
| 8L | 72 dias hours/8-10 | 16-18 dias |
| 10L | 96 dias hours/12-14 | 18-20 dias |
