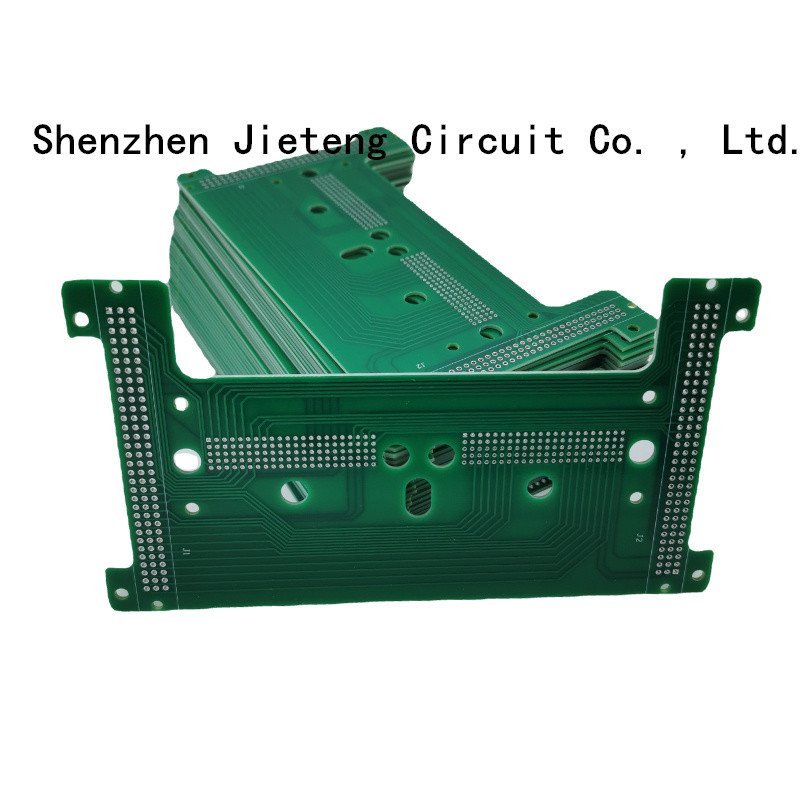

Revestimento de cobre grosso do conjunto ENIPIG da placa de circuito impresso de PCBA
| Lugar de origem | Guangdong, China |
|---|---|
| Marca | JIETENG |
| Certificação | ISO/TS16949/RoHS/TS16949 |
| Número do modelo | Rogers FR4 |
| Quantidade de ordem mínima | Negociável |
| Preço | negotiable |
| Detalhes da embalagem | Embalagem do vácuo em umas caixas vazias |
| Tempo de entrega | 5-8 entrega dos dias |
| Termos de pagamento | Negociável |
| Habilidade da fonte | 150000 medidores quadrados/medidores quadrados pelo ano |
Contacte-me para amostras grátis e cupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.
xDetalhes do produto
| Espessura de cobre | 1oz | Matéria-prima | Rogers |
|---|---|---|---|
| Entrelinha mínimo | 0.2mm | Linha largura mínima | 0,075 mm |
| Tamanho mínimo do furo | 0.1mm | ||
| Destacar | Conjunto de cobre da placa de circuito impresso do pcba,Conjunto da placa de circuito impresso do pcba de ENIPIG,Pcba da placa de circuito de ENIPIG |
||
Descrição de produto
placa grossa da câmara de vigilância da placa de cobre 3OZ do conjunto da placa de circuito impresso
Fabricação do PWB
Como um fabricante do PWB de 14 anos em China, FASTPCB está fornecendo as tecnologias as mais atrasadas da placa de circuito impresso e os padrões os mais de alta qualidade para a indústria eletrónica. Você pode confiar-nos para encontrar suas procuras, do volume pequeno à produção em massa o que quer que as placas as mais simples do PWB ou o mais complexo.
20 anos de experiência
Aceite Stardard: IPC III, militar, automotivo, Medcial, nós oferecemo-lo expandimos capacidades do PWB: PWB rígido, flexível, Rígido-cabo flexível, placa de HDI, PWB alto do TG
PWB do protótipo de até 48 camadas
Placa do PWB da fabricação até 56 camadas, matéria prima: Fr4, Rogers, Arlon, Teflon, Taconic, Nelco, Isola, cerâmico, núcleo do metal
Produção em massa de até 18 camadas
Processo da superfície do PWB do apoio: HASL-LF, ENIG, chapeando o ouro, lata da imersão, prata da imersão, ENIPIG, OSP
Capacidade da fabricação do PWB:
| Artigo | Descrição | Capacidade |
| Materiais estratificados | FR4, TG alto FR4, de alta frequência, alume, FPC | |
| Corte da placa | Número de camadas | 1-48 |
| Min.thickness para camadas internas (A espessura do Cu é excluída) |
0,003" (0.07mm) | |
| Espessura da placa | Padrão | (0.1-4mm±10%) |
| Mínimo. | Único/dobro: 0.008±0.004” | |
| 4layer: 0.01±0.008” | ||
| 8layer: 0.01±0.008” | ||
| Curva e torção | não mais de 7/1000 | |
| Peso de cobre | Peso exterior do Cu | 0.5-4 0z |
| Peso interno do Cu | 0.5-3 0z | |
| Perfuração | Tamanho mínimo | 0,0078" (0.2mm) |
| Desvio da broca | ″ ±0.002 (0.05mm) | |
| Tolerância do furo de PTH | ″ ±0.002 (0.005mm) | |
| Tolerância do furo de NPTH | ″ ±0.002 (0.005mm) | |
| Máscara da solda | Cor | Verde, branco, preto, vermelho, azul… |
| Clearanace mínimo da máscara da solda | 0,003 ″ (0.07mm) | |
| Espessura | (0.012*0.017mm) | |
| Silkscreen | Cor | branco, preto, amarelo, azul… |
| Tamanho mínimo | 0,006 ″ (0.15mm) | |
| Fonte componente | Sim | |
| Tolerância do PWB | ±5% | |
| Max Size da placa do revestimento | 700*460mm | |
| MOQ | NENHUM MOQ (1pcs) | |
| Revestimento de superfície | HASL, ENIG, prata da imersão, lata da imersão, OSP… | |
| Esboço do PWB | Quadrado, círculo, irregular (com gabaritos) | |
| Pacote | QFN, BGA, SSOP, PLCC, LGA | |
| Subconjunto | Plástico, metal, tela | |
| Min Line /Space | 0.075/0.075mm | |
| Nós temos uma equipe profissional das vendas disponível para ajudar-lhe com fabricação do PWB, enviamos seus arquivos do PWB (ARQUIVO de GERBER) para obter agora umas citações livres! |
SERVIÇO DE DESIGN DO PWB
O projeto do PWB refere o projeto esquemático da placa de circuito impresso, que precisa de considerar a disposição de conexões externos, a disposição ótima de componentes eletrônicos internos, a disposição ótima de conexões do metal e através dos furos, e de outros fatores. O projeto excelente do PWB pode salvar custos de gastos de fabricação, para conseguir o bom desempenho do circuito e o desempenho da dissipação de calor. A tecnologia de WINTAI é cometida aos produtos e serviço eficazes na redução de custos do PWB, fornecendo o projeto do PWB, a placa do PWB fazendo, impermeabilização do PWB, remendo de SMT, serviços componentes, etc.
