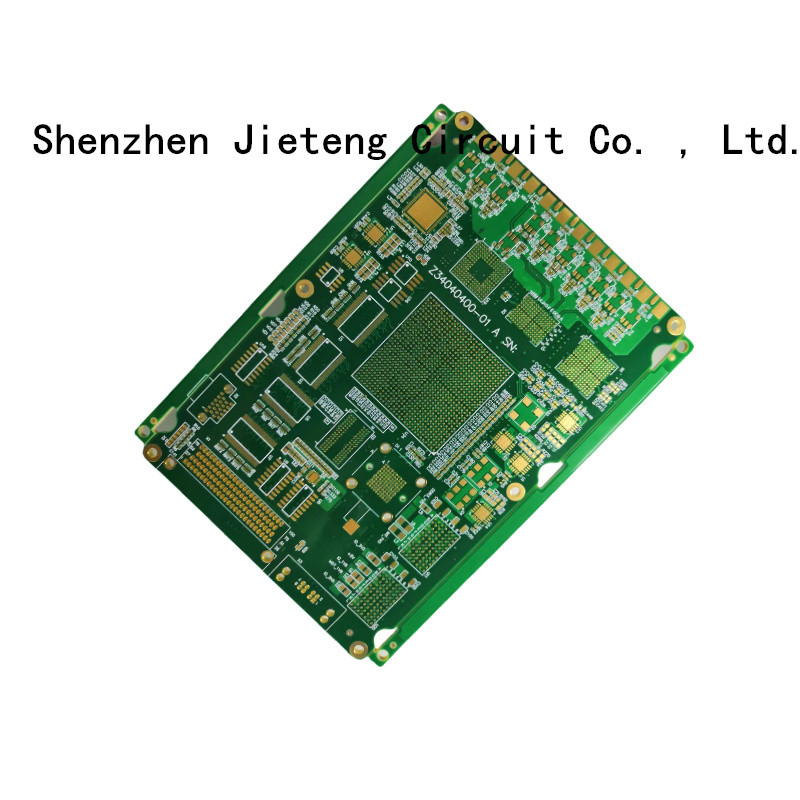

Meio conjunto da placa do PWB de SMT da impedância de Bluetooth do furo

  • Half Hole Bluetooth Impedance SMT PCB Board Assembly
  • Half Hole Bluetooth Impedance SMT PCB Board Assembly
Lugar de origem Guangdong, China
Marca JIETENG
Certificação ISO/TS16949/RoHS/TS16949
Número do modelo Rogers FR4
Quantidade de ordem mínima Negociável
Preço negotiable
Detalhes da embalagem Embalagem do vácuo em umas caixas vazias
Tempo de entrega 5-8 entrega dos dias
Termos de pagamento Negociável
Habilidade da fonte 150000 medidores quadrados/medidores quadrados pelo ano

Contacte-me para amostras grátis e cupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Revestimento de superfície Chapeamento de ouro de HASL OSP Aplicação Dispositivo Eletrônico
Material FR4 Uso teatro de casa
Serviço montagem de pcb smt
Destacar

Meia placa do PWB de SMT do furo

,

Conjunto da placa do PWB de SMT

,

PWB do furo da impedância de Bluetooth meio
Deixe um recado
Descrição de produto

circuito da placa dos auriculares de Bluetooth da placa da impedância de Bluetooth do Metade-furo do conjunto da placa de PC

Detalhes essenciais

Number modelo:
PWB
Tipo:
PWB do cartão-matriz, placa eletrônica
Lugar de origem:
Guangdong, China
Espessura de cobre:
1 onça
Nome do produto:
PCBA para o consumidor eletrônico
Camadas:
1-32 litro
Material:
Altura TG de FR4 CEM1 CEM3
Tamanho:
Tamanho personalizado
Pacote:
Pacote padrão
MOQ:
1 PCS
Cor:
Branco preto verde azul vermelho
Artigo Especificação
Capacidades da fabricação do PWB
1 Camadas do PWB 1 a 48 camadas
2 Tipo do material da placa do PWB CEM-1, FR4, Alto-TG FR4, ALU, CEM-3, Rogers, HDI, etc.
3 Dimensão máxima 600 x 480mm
4 Linha largura mínima 0.1mm
5 Afastamento mínimo 0.1mm
6 Tolerância da dimensão ±0.1mm
7 Diâmetro de furo mínimo 0.2mm
8 Cobertura da espessura da placa do PWB 0,2 a 6.0mm
9 Espessura de cobre mínima no furo 0.02mm
10 Espessura da DK 0,08 a 6.0mm
11 Tolerância do tamanho de NPTH ±0.025mm
12 Tolerância do tamanho de PTH ±0.025mm
13 Tolerância da dimensão ±0.1mm
14 Tolerância da posição do furo 0.075mm
15 Tamanho do furo de broca do laser 0.1mm
16 Mais única máscara mínima 0.01mm
17 Tamanho mínimo do anel da separação da máscara da solda 0.05mm
18 Torção máxima e envoltório da placa ≤1%
19 Diâmetro de furo terminado 0,2 a 6.0mm
20 Resistência da chama 94V-0
21 Tolerância do controle da impedância ±5%
22 Espessura exterior do cobre da camada 8,75 a 175um
23 Espessura interna do cobre da camada 17,5 a 175um
24 Tipo da máscara da solda Azul, verde, preto, amarelo, vermelho, branco
25 Revestimento de superfície ENIG, chapeamento de ouro, prata da imersão, lata da imersão, etc.
26 Certificado ISO9001, ISO14001, ISO14969
Meio conjunto da placa do PWB de SMT da impedância de Bluetooth do furo 0
